Hollerbogen Tillerhilfe

[escapeintolife]

Huhu Leute,

jetzt wo es wieder schön draußen ist, hat mich die Lust am Bogenbauen wieder gepackt
Mein erster kleiner Ahornbogen (140cm) ist auf Grund eines kleinen Tillerfehlers gebrochen. Damit ich diesmal alles richtig mache, wollte ich mir eure Hilfe holen.

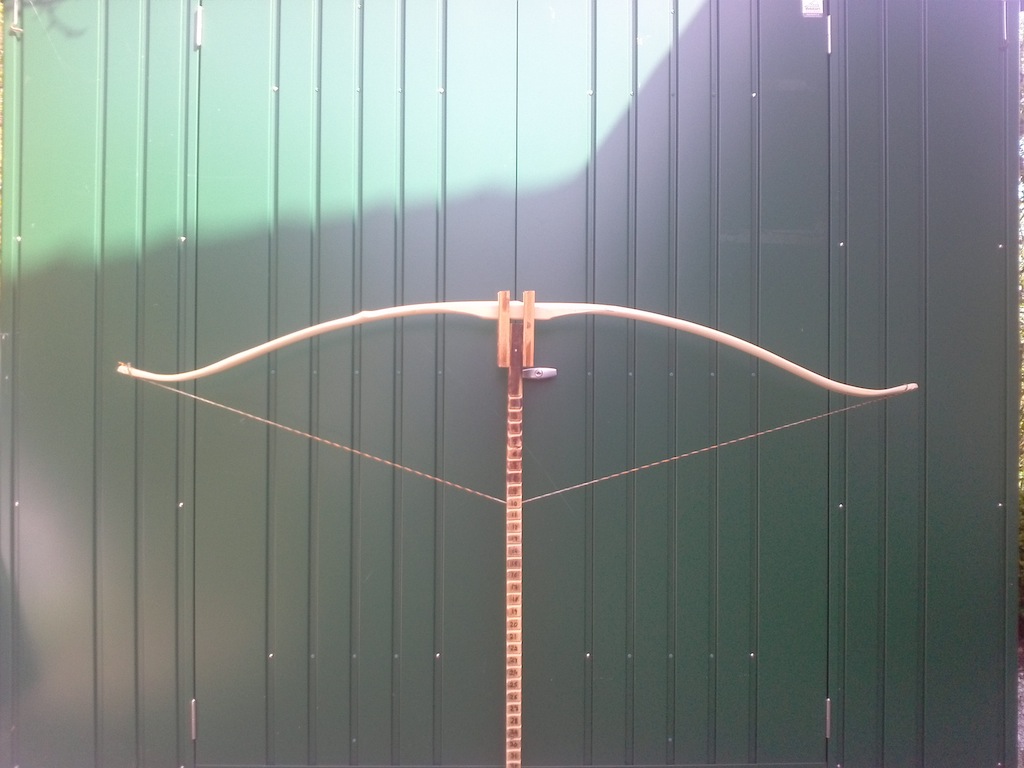

Er ist etwa 170cm lang und momentan bei 11'' - soll bis 28'' gezogen werden.

Wäre froh um einige Tipps und vielleicht hat wer Zeit und kann mir die fehlerhaften Stellen markieren


Danke schonmal im Voraus,

escapeintolife

[don_quichotte]

Hey
Bitte immer ein Foto in abgespanntem Zustand machen! Sonst lässt sich nichts mit Sicherheit sagen. So dünkts mich, dass der rechte WA gerade nach dem Fade ein wenig zu stark biegt. Aber bitte noch ein Foto machen in abgespanntem Zustand. Wenn du schon dabei bist auch gleich eines von oben auf den Bogenrücken. Die Form der WA ist auch immer interessant zu wissen: pyramidal, semipyramidal oder wie auch immer...

[escapeintolife]

Danke für die schnelle Antwort

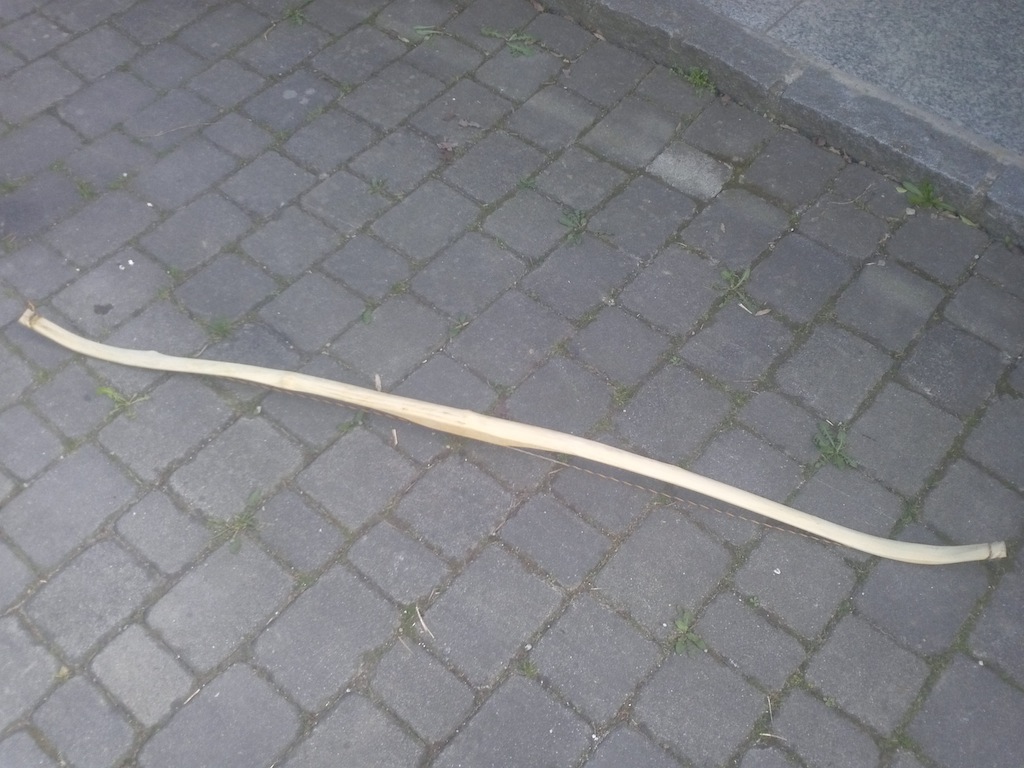

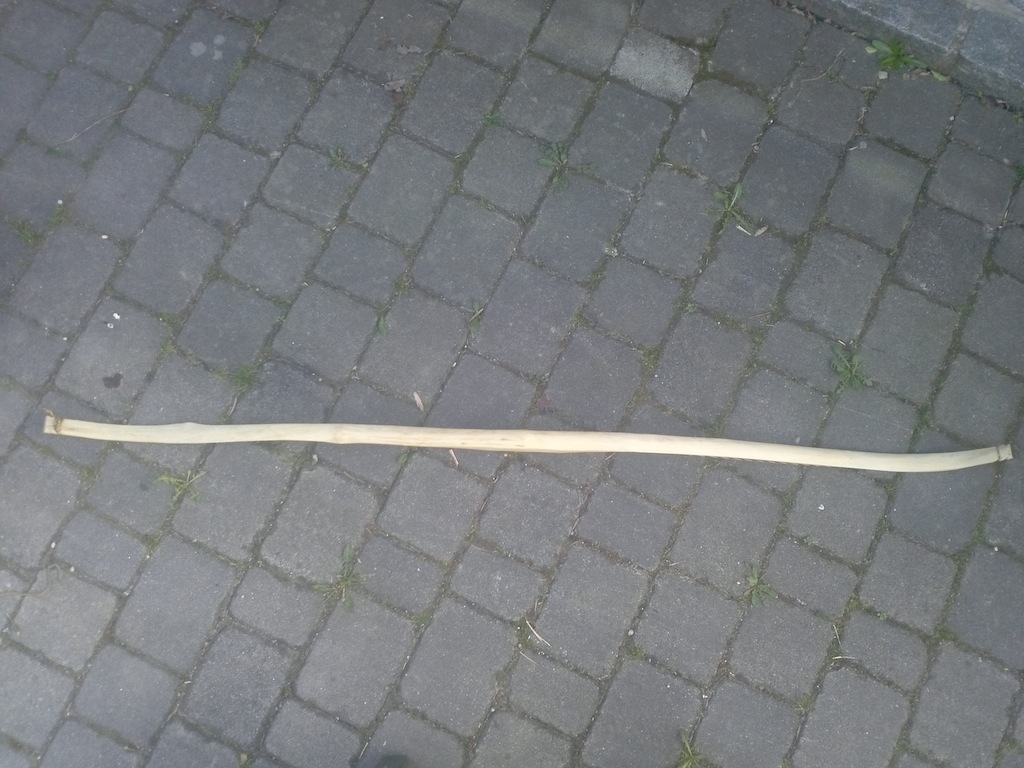

Hab jetzt nochmal neue Fotos gemacht - Sonne stört in den Aufnahmen.
Ich hoffe sie sind nicht zu unscharf (nur Handy da)...

[don_quichotte]

Kannst du mal Breite an den Fades und Tips messen? Der WA scheint mir über die ganze Länge fast parallel. Wenn du ab 1/3 vom Fade zu den Tips hin langsam verschmälerst, kommt die Biegung vermutlich schon etwas besser hin.

[hatschi123]

Welcher WA ist welcher?
Was willst du erreichen im Auszug?

Bisher kann ich nichts entdecken was gravierend ist, Linker WA in der letzten Hälft zu den Tip hin eventuell etwas steif.

Gruss Hatschi

[Gornarak]

Hatte der rechte im Fade schon nen Deflex oder ist das Set?

[escapeintolife]

Also du hast recht er ist ziemlich parallel, 30mm an den Fades und 25mm an den Tips - auf wie viel sollte ich an den Tips etwa kommen?

Hätte jetzt eher den linken als oberen WA gedacht.

Ne die hatten beiden schon von beginn an nen ziemlich gleichmäßigen Deflex ich bin mir selbst nicht sicher ob er da am Fade wirklich einen Knick hat, wenn ich ihn vom Rücken her anschaue erkenne ich keinen Knick. (evtl. siehts nur wegen der Optik die durchs Wegschleifen entstanden ist so aus als wäre er dort Deflex?)

[Ravenheart]

Hätte jetzt eher den linken als oberen WA gedacht.

Die WAHL hast Du gar nicht!

Welcher WA oben ist, wird von 3 Faktoren bestimmt:
1. WA-Längen
2. Sehnenlage
3. "Händigkeit" des Schützen

1. und 2., 1. und 3., 2. und 3. können jeweils widersprechend sein, dann muss man sich was einfallen lassen.
Aber Fakt ist: es gibt am Ende nur EINEN richtigen Weg!



Rbe

[escapeintolife]

Danke Rabe dann lass ich mich überraschen wenn er zu Ende getillert ist. (oder? )

[Ravenheart]

Ja, bei nem Recurve ist das sinnvoll! Man weiß nie, ob die WA durch die Hebelwirkung nicht evtl. leicht seitlich verziehen...
Ansonsten kannst Du (natürlich nur bei gleichlangen WA sinnvoll!) folgenden Test machen:

Lege den Bogen auf einen ebene Fläche und nocke einen Pfeil ein, Anlage auf der oben liegenden Seite.
Miss den senkrechten Abstand der Pfeilspitze zur Unterlage.
Dann drehe den Bogen um und nocke wieder obenliegend ein.
Auch hier messen.

Die Seite mit dem kleineren Abstand ist die, an der der Pfeil liegen sollte!
In Kombination mit Deiner Händigkeit ergibt sich so, welcher WA oben/unten ist!


Rabe

PS: Aber wichtig: Test nach Abschluss des Tillerns noch mal wiederholen, und ERST DANN das ggf Schussfenster rein machen!
PPS: Der Tiller sieht so weit gut aus, aber von den je griffnahen Dritteln lass vorläufig erst mal die Finger und kümmere Dich darum erst gegen Ende des Tillerns!

[arcus (✝)]

ich habe den Verdacht, daß der Bogen im Vollauszug viel zu Griffnah biegt, vor allem der rechte Wurfarm.
das liegt an den relativ kurzen fades. Ich mach die bei sowas immer bissl länger , aber dafür schlanker, so daß ich eine kleine , sanfte Biegung mit reinbekomme.

Gruß Arcus

[escapeintolife]

So heute 2h weitergearbeitet - alles schön gleichmäßig verjüngt, dass ich auf ca. 15 mm an den Tips komme. Dann weitergetillert und plötzlich gemerkt er biegt sich am rechten WA ziemlich stark (mehr als bisher) in Griffnähe.

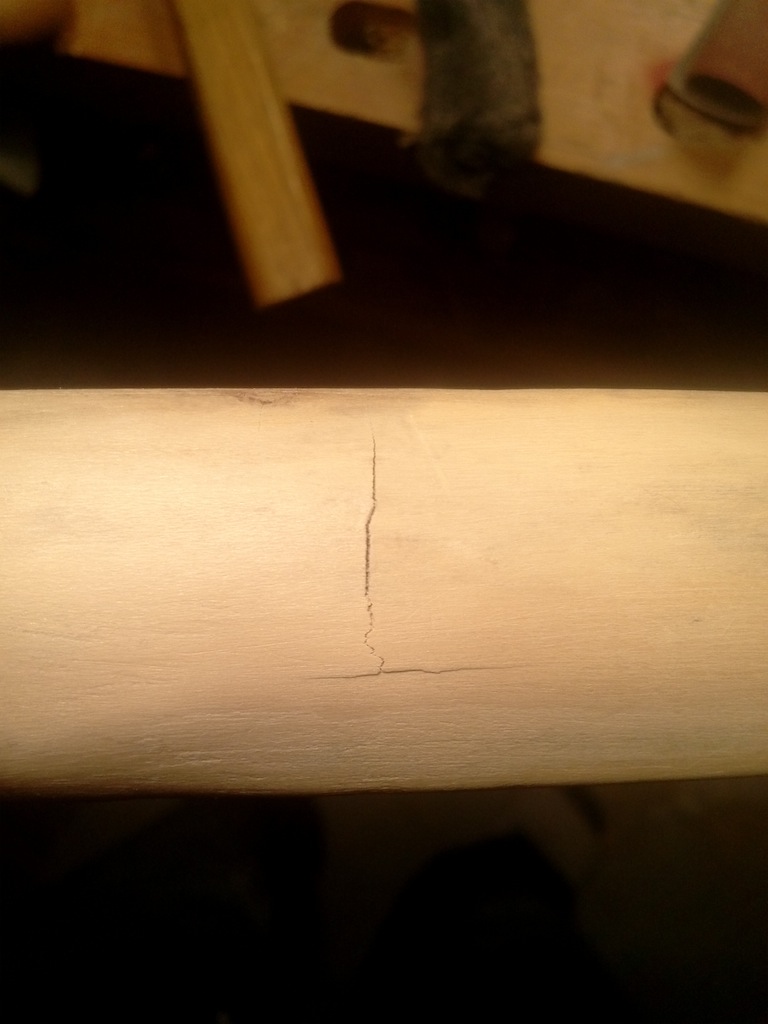

Dann mal den Rücken betrachtet und gesehen was los is - ich vermute mal der ist nicht mehr zu retten, oder?

[YeomanArcher]

Naja ich glaube nicht...
evtl die stelle mit 2K Kleber füllen, wicklung und den Bereich Steif lassen.
Bei 170cm hast du ja noch reichlich Platz für biegende Bereiche.
Ich persönlich würds probieren...

Gruß, yeoman

[Galighenna]

Wenn man unbedingt will, kann man ein Glasfaser Pflaster drüber kleben. Mit sowas hab ich aber noch nicht gearbeitet.

[Ravenheart]

Nein, das hält alles nicht!

Was aber auffällt:
Der Rücken ist viel zu gleichmäßig und eben, um eine gewachsene Oberfläche zu sein, außerdem wirkt er bearbeitet UND er glänzt nicht, (was ein unbeschädigter Holler-Ring eigentlich tut)!

Kann es sein, dass Du den Rücken "schön glatt" gemacht hast?

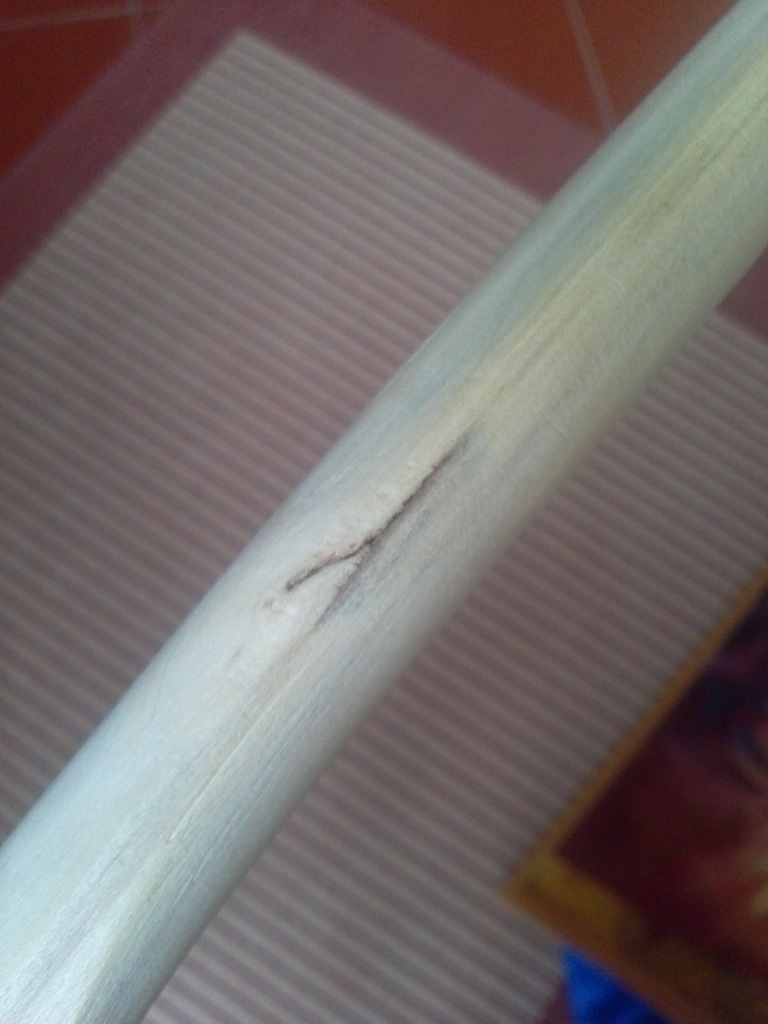

Hauptursache dürfte aber die Gammelstelle sein...

Rabe
